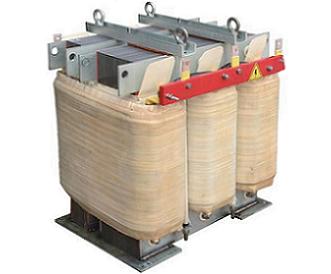

多磁路變壓器 多重逆變電路輸出變壓器
- 產品簡介：多重逆變電路輸出變壓器的首選 分離磁路組合 多磁路變壓器 在繞組端安裝磁分路 磁集成技術 多磁路調壓變壓器 N+1個逆變器模塊并聯工作1/n的無級調壓 多磁路調壓變壓器 地鐵
- 咨詢熱線：021-57899261
-
產品詳情
聯系我們
多重逆變電路輸出變壓器的首選 分離磁路組合 多磁路變壓器
在繞組端安裝磁分路 磁集成技術 多磁路調壓變壓器
N+1個逆變器模塊并聯工作1/n的無級調壓 多磁路調壓變壓器
地鐵車輛逆變電源系統 多個逆變器并聯輸出用 多磁路變壓器
在大功率逆變電路中,電流源型逆變器常采用半控晶閘管器件作為功率開關，該類器件換流過程時間較長，限制了開關頻率，使輸出電流為方波，高壓、大功率電壓源型逆變器也多采用門極可關斷晶閘管作為功率元件，該類器件雖有自關斷能力，但器件開關頻率仍低，輸出電壓也多為方波。方波電壓、電流含有豐富的低次諧波，嚴重影響輸出特性，如果用于交流電機供電，會使電機附加損耗增加，效率降低，運行功率因數惡劣，并產生諧波轉矩，引起噪聲與振動等。因此有必要對逆變器輸出波形進行改善，使之盡可能接近正弦波形，以減少諧波含量。對此有兩種處理辦法:1.對于大容量逆變器，由于電壓、電流定額限制只能使用晶閘管(包括門極可關斷晶閘管)作開關元件時，多采用多重化、多電平技術;2.對于中、小容量逆變電器，可以使用高頻自關斷器件，多采用脈寬調制(PWM)技術。
多重化就是將幾個逆變器輸出波形在相位上錯開一定角度進行疊加，使之獲得盡可能接近正弦波的多階梯波形。
方波逆變電路中，對于電壓型來說，輸出交流電壓是矩形波；對于電流型來說，輸出電流是矩形波。為了減少矩形波中所含的諧波，常常把幾個矩形波組合起來，使之成為接近正弦波的波形。這就是逆變電路多重化的方法。
多個逆變器并聯輸出的主要優點:可以靈活擴大逆變系統的容量;易于實現逆變器模塊化，組成并聯冗余系統，即N個逆變器并聯達到額定輸出功率，但實際系統包含 N+1個逆變器模塊，正常運行時，N+1個模塊并聯工作，當其中任模塊失效時，其余N個模塊仍可繼續提供100%的負載，提高運行的可靠性;
多磁路變壓器將是多重逆變電路輸出變壓器的首選，合理設計變壓器的多磁路結構，其漏抗可以取代平衡電抗器的作用，減小體積，減輕重量，降低造價。由于多磁路結構可以改變磁通的走向，變壓器中均可采用多磁路結構，可減小漏磁通產生的渦流
多磁路變壓器是把一種由某幾個分離磁路組合的變壓器與容量為輸出容量的1/N的無級調壓器配套使用，即能擴大容量幾倍，實現大容量連續有載調壓的變壓器。采用一套多磁路調壓變壓器組可進行單相試驗，采用三套同樣的設備，則可進行三相試驗。試驗系統需要大容量的無級別調壓裝置，以適應大中小型低壓電器的發熱試驗，動作符性校正和動熱穩定等試驗，分裂繞組變壓器多磁路調壓變壓器即可滿足試驗
多磁路變壓器具有以下優點
1.1.采用容量較小的調壓器即可實現大容量范圍內的全部調節，其調壓容量與范圍均可獲得幾倍的擴大。
1.2.由于多磁路變壓器的絕大部分輸出能量來自電網、輸入電流波形中的5/6(即N-1/N)具有很好的正統性、能滿足《低電壓基本試驗方法》的要求。
1.3.因為是1:N的調壓方案，故設備投入電網后效率高，損耗小。
1.4.配套設備簡單，調節與控制方便。
2.1戶內1)安裝場所:-10~+40℃2)環境溫度:3) 最大相對濕度:<98%干式自冷4)冷卻方式:
2.2 技術參數
2.2.1 基準容量為6kVA，在任何磁路組合下Uk不得大于24%，全部磁路投入時 Uk ≤4%。
2.2.2 一次額定工作電壓380V，最高工作電壓420V。二次為4磁路輸出方式，具體輸出電壓見表1，單相變比誤差≦0.5%
容量 | 1#繞組…N#繞組 |
一次電壓 | 1#繞組…N#繞組 |
一次電流 | 1#繞組…N#繞組 |
二次電壓 | 1#繞組…N#繞組 |
二次電流 | 1#繞組…N#繞組 |
2.2.3 相數:單相。
2.2.4 數量:30臺。
2.2.5 頻率:50Hz。
2.2.6 運行條件:二次額定電流:866A，長期運行。
試驗電壓7.015V時最大電流:4000A，通電2s，斷電180s，長期運行。2.2.8 溫升:變壓器二次額定電流下，變壓器本體及輸出端溫升≤80K。
2.2.9 噪聲:變壓器額定電壓、二次額定電流下，在變壓器本體周圍1m處測量變壓器運行的噪聲不得大于 65db。
2.2.10出線方式:每臺變壓器的單獨一組輸出銅排，通過并聯方式連到一個端口銅排輸出;
2.2.11變壓器其他要求
1)供貨方提供多磁路變壓器的本體，提供輸出匯流排。
2)設計時考慮采購方引出排安裝位置的安全距離和安裝方便性，二次側出排間距必須經采購方圖紙確認后方可加工制造(二次側出排最小間距不小于100mm).
三、運行條件
二次側試驗電壓、額定電流下變壓器連續運行8h，其他運行條件見2.6條
四、結構性能
1)變壓器磁路設計和制造要考慮勵磁涌流影響，不因勵磁涌流影響變壓器空載合閘。
2)采用H級干式變壓器，自冷散熱;
3)變壓器結構應短路沖擊試驗電流對動穩定、熱穩定機械強度的要求，經多次沖擊無損壞;
4)變壓器出排需機加工處理,切面應平整,主要槽鋼支架端口切面需光滑
平整，出排尺寸和開孔需橫平豎直。
5)磁路需要在本體上標注，標注內容與銘牌要求一致。
6)變壓器分磁路結構形式，按B1、B2、B3、B4規定的容量排列。
7)變壓器設計圖紙完成后，需與買方溝通確認后如出線方式、基礎、結構型式方可生產。
三相/單相隔離變壓器、自耦變壓器、控制變壓器、點火變壓器、多磁路變壓器、UPS變壓器、EPS變壓器、節能變壓器、UV變壓器、變頻電源變壓器、整流變壓器（只供變壓器）、V型聯三變單隔離變壓器、斯考特三變單隔離變壓器、水冷變壓器
傳統的線圈繞組的鐵心變壓器，利用電磁感應通個線圈電流的忽大忽小的差來切割磁力線來變壓的，輸入繞組與輸出繞組帶電氣隔離，電源干擾小，抑制高頻雜波傳入控制回路，有隔離、保護、濾波的作用。缺點：隔離變壓器的輸入電壓對輸出電壓沒有調節作用。
變壓器的換算：變壓器輸出的線路上的負載的功率因素等于1（實際上是不太可能出現功率因素等于1的），那變壓器標稱的KVA數就是可帶負載的KW數；但由于在用電線路上功率因素不等于1，一般都在“滯后”狀態，所以實際的用電設備的總功率要小于變壓器的VA數。但是如果要估算一臺變壓器可以在額定范圍內帶多大的負載，您可以按變壓器的“VA數乘以0.8”來計算是比較適宜的。也就是如1250KVA的變壓器，大概可以帶1000KW的用電設備。額定功率1250千伏安(KVA)的變壓器,滿載最好在900--1100千瓦(KW),要留有一點負荷備用，負荷低浪費，負荷太高容易引起變壓器過熱。
普通變壓器的首要任務是改變電壓，分為降壓變壓器和升壓變壓器，原副邊線圈匝數不相等。隔離并不是它主要的任務，甚至有的變壓器原副邊并不隔離，比如自耦變壓器就是典型。隔離變壓器的首要任務是將原副邊繞組進行電絕緣隔離，因此對它的最基本要求是保證原副邊絕緣性能。而變壓并不是它的首要任務，多數的隔離變壓器并不進行變壓，即原副邊繞組匝數相等。比如晶閘管直流調速系統中為了防止主電路高壓侵入脈沖數控裝置而使用的脈沖變壓器也是典型。
隔離變壓器俗稱安全變壓器，它一般用于隔離市網電的雜質和維護設備等之用，隔離變壓器的原理和普通變壓器的原理是一樣的，都是利用電磁感應原理，隔離變壓器一般是指1：1的變壓器，由于次級不和地相連，次級任一根線與地之間沒有電位差，使用安全，常用作維修。
隔離變壓器是特殊用途的專用設備，和普通變壓器不同之處不單是次級不接地,而且初次級線包間還有隔離層，此隔離層與初級接地端相接，所以次級端不但與電網完全隔離,而且還隔離了靜電場! 它的安全性在于因次級不接地，因而輸出端與地不構成回路,當人體單端接觸輸出時不會觸電.其次因有靜電隔離,在次級工作中就避免了靜電干擾和靜電擊穿發生!
隔離變壓器的目的是提供負載和電源側之間的電隔離，在配電系統中，防止電沖擊，以保護所連接設備的絕緣損壞，還提供中性點連接形成隔離或接地。通過初次級間與連接的靜電屏蔽及加強的絕緣，該類隔離變壓器能提供敏感負載的隔離以防止電源系統遭受嚴峻的大氣干擾。采用優質材料和先進的工藝技術專業生產160VA--800KVA之間，單/三相干式隔離變壓器，廣泛適用于交流50/60H,輸入，輸出電壓不超過1000V的各種供電場合。產品的各種輸入，輸出，電壓高低，聯接組別，調節抽頭位置，繞組容量分配，次級繞組配備等，均根據用戶的要求進行精心的設計與制造。該系統隔離變壓器廣泛用于地鐵，高層建筑，機車，電梯，車站，印刷，機床，碼頭，工礦企業及隧道的輸配電及進口設備的使用等場所
自耦變壓器是變壓器的一種，其特點是只有一個線圈，它作為一次線圈，該線圈的一部分作為二次線圈， 就是一二次之間具有電的聯系，不是互相絕緣(隔離)的。廣泛用作調壓器，也用于三相鼠籠異步電動機的不頻繁降壓起動中，即自耦減壓起動器中，該起動器由三相自耦變壓器(俗稱補償器)和一套控制開關組成。該變壓器有三個線圈，都具有抽頭，如40%、60%、80%等，以適應不同的降低起動電流的倍數。自耦變壓器每相上的原邊線圈和副邊線圈實際上是一個線圈,它的聯接方式有“Y”和”△”接法。“Y”即把原副邊線圈的公共點都連在一起，作為一個公共的中性點，也就是我們常講的零線。每相線圈中間抽出的抽頭則是變壓器的輸出端。而線圈另一個端點就是變壓器的輸入端。這種自耦變壓器實際上能輸出兩種不同的電壓。也就是“Y”形接法的變壓器能輸出兩種不同的電壓。正如我們常講的三相380V和單相220V一樣?；鹁€與火線之間的電壓為線電壓，而火線與零線間的電壓為相電壓。線電壓是相電壓的1.732倍。由于聯接點的不同輸出的電壓則不同.這是自耦變壓器的一種特性,也是”Y”接變壓器的特性.自耦變壓器也有”△”接法.也叫延邊三角形.但是在自耦變壓器中往往只有一種聯接方式存在.而隔離變壓器由于原副線圈是彼此獨立的,所以它允許原邊線圈與副邊線圈的聯接方式可以是相同的也可以是不同的.如原邊線圈是”△”,而副邊線圈是”Y”還可以是”△”,原邊線圈是”Y”,而副邊線圈是”△”還可以是”Y”,而且根據線圈相位的不同,可以延伸出幾十種不同的聯接方式。當然,不管是自耦變壓器還是隔離變壓器, ”△”接法是沒有中性線的.如果隔離變壓器的副邊線圈為”△”,那么它只能輸出一種電壓來供負載使用.不及”Y”變壓器聯接方式方便.一般用于阻性或是感性的三相平衡負載不需要中性線的場合使用.
點火變壓器里面有兩組線圈，初級線圈和次級線圈。初級線圈用較粗的漆包線，通常用0.5-1毫米左右的漆包線繞200-500匝左右；
次級線圈用較細的漆包線，通常用0.1毫米左右的漆包線繞15000-25000匝左右。初級線圈一端與車上低壓電源（+）聯接，另一端與開關裝置（斷電器）聯接。次級線圈一端與初級線圈聯接，另一端與高壓線輸出端聯接輸出高壓電。點火變壓器使用注意事項
點火線圈如果使用方法不當，會造成點火線圈損壞，因此應注意以下幾點：
1、防止點火線圈受熱或受潮;發動機不運轉時不要開點火開關;
2、經常檢查、清潔、緊固線路接頭，避免其短路或搭鐵;
3、控制發動機性能，防止電壓過高;火花塞不得長期“吊火”;
4、點火線圈上的水分只能用布擦干，絕不能用火烘烤，否則會損壞點火線圈。
點火變壓器的主要功能是電壓變換、阻抗變換、隔離和穩壓。變壓器廣泛應用于燃燒器的自動控制。這里我們只介紹點火變壓器的應用和功能。點火變壓器主要用于燃燒器點火系統，實現燃燒器自動點火功能。
1.什么是點火變壓器
點火變壓器是一種變壓器，通常由兩個線圈組成，一個較細的線圈稱為初級線圈，另一個較粗的線圈稱為次級線圈。初級線圈接收電池電源提供的低電壓高電流的電能，然后通過磁感耦合傳遞到次級線圈，最終輸出高電壓低電流的電能。
2.點火變壓器的工作原理
點火變壓器的工作原理主要依靠法拉第電磁感應定律和自感現象。當初級線圈中的電流突然發生變化時，會產生一個瞬間的磁場變化，這個瞬間的磁場變化會在次級線圈中誘發出另一個電流。由于次級線圈的匝數比初級線圈多很多，因此誘發出來的電壓會遠高于輸入的電壓。
3.點火變壓器的作用
點火變壓器的主要作用是將汽車電池供給的低電壓高電流電能轉換為足夠高的電壓以產生火花點燃混合氣體。與傳統直接使用電池點火相比，使用點火變壓器可以大大增加點火系統的工作效率和點火能力，提升內燃機的性能和可靠性。
點火變壓器（Ignition Transformer）是一種用于點火燃燒設備，特別是燃氣、油氣混合物等燃料的設備的電氣設備。它在工業和家用燃氣鍋爐、燃燒機、熱風爐等設備中被廣泛應用。
工作原理：
1. 能量轉換： 點火變壓器將電能轉換成高壓脈沖電流，這種高壓電流用于產生電火花，點燃燃料。
2. 脈沖產生： 通常采用交流電源，通過變壓器的原電壓與繞組的匝數比來達到所需的輸出高壓。
3. 點火： 高壓電流經過導電電極，產生電火花，點燃燃料。
主要應用：
1. 鍋爐： 工業和家用鍋爐中，點火變壓器用于點火燃燒器，啟動鍋爐的燃燒過程。
2. 熱風爐： 用于工業加熱設備，如熱風爐，點火變壓器啟動燃燒器以產生熱風。
3. 燃燒機： 在燃燒機中，點火變壓器用于點火燃燒機的燃料，例如液化石油氣或天然氣。
特點：
1. 高壓輸出： 點火變壓器能夠提供足夠的高壓電流來產生強烈的電火花，以確?？煽康狞c火。
2. 可靠性： 由于其簡單的結構和工作原理，點火變壓器具有較高的可靠性和穩定性，適用于各種工業環境。
3. 安全性： 點火變壓器通常設計成密封的外殼，以防止電擊和火花外泄，確保安全操作。
4. 易于安裝： 大多數點火變壓器都設計成緊湊型，易于安裝在各種燃燒設備上，同時具有較長的使用壽命。
點火變壓器是一種在工業燃燒設備中廣泛應用的關鍵電氣部件，其可靠性、穩定性和安全性使其成為現代燃燒系統的重要組成部分。
EPS專用變壓器 、UPS電源專用變壓器：作為緊急情況下使用的電源，在市電正常時，由市電經過互投裝置給負載供電，同時充電器給備用電池進行智能充電；當市電斷電或不正常時，由控制器提供逆變信號，啟動逆變電源，將蓄電池儲備的直流電逆變成為穩定的交流電，同時互投裝置將立即投切至逆變電源輸出，繼續提供正弦波交流電，當市電電壓正常后，應急電源將恢復電網供電；輸入電源是經過逆變出來的交流電源，因此，諧波成分含量較高，普通隔離變壓器是不可以用于這種場合的，逆變變壓器的高輸入阻抗能提供電源整機更加良好的抗沖擊能力，UPS專用變壓器能有效降低電源的輸出電壓和電流諧波含量，提高整機的輸入功率因數、提高整機的效率，UPS電源專用變壓器具有輸入高阻抗、效率高、噪音小、低溫升、高絕緣等級、工藝美觀，變壓器能有效隔離部分諧波，抗干擾性強和安全性好的特點， UPS電源專用變壓器工作時間是有約定的，分單相與三相系列，功率容量從1KVA-1000KVA，交流50~60Hz，輸入、輸出電壓不超過500V的各種三相供電場合，產品的各種輸入，輸出的電壓高低，聯接組別，調節抽頭的多少及位置(一般為5%)，繞組容量的分配，次級單相繞組的配備，整流電路的運用，可根據要求量身訂做各種特殊產品，廣泛用于儲能系統、大功率UPS、EPS及蓄電池高頻充電裝置
EPS主要為滿足應急供電系統高可靠、高效率、混合負載、過載能力（120%能正常運行）、環境適應性、自診斷能等， 多數時間處于后備狀態（OFF LINE）等特殊應急要求即可起動逆變系統;UPS變壓器的功能包括：（1）作為交流供電電源，防止市電突然斷電影響正常工作
把UPS逆變輸出電壓轉換成所需要的負載線電壓,提供負載和UPS之間的電隔離,帶電感變壓器連接在脈寬調制電源逆變器輸出端,整合的電感與輸出端的電容聯合,起到濾波器的作用,使輸出電壓達到正弦波形.為此,該類變壓器的短路阻抗電壓Ucc﹪較高.
