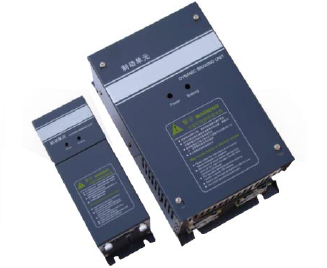

產品概述：

DBU系列制動單元是將電機在減速的過程中產生的再生能量，以熱能的形式消耗在制動電阻上，以產生足夠的制動轉矩，從而改善變頻器的制動性能及縮短變頻器的制動時間

當傳動應用中需要電機快速或精確的減速時，為了獲得所需的制動轉矩，并避免在減速過程中產生過高的泵升電壓影響設備的安全運行，應當使用制動單元.該系列制動單元是

采用德國技術生產制造的低成本能耗式制動單元，配合適當?shù)闹苿与娮韬罂梢詫⒄{(diào)速電機在減速過程中所產生的再生電能加以吸收消耗在電阻上，同時獲得良好的制動效果。

兼容/匹配其它任何品牌的變頻器!

產品應用：

1.特性應用：主要用在變頻器拖動系統需要急劇減速，剎車，定位等場合。

2.變頻器在減速時，由于托動系統的慣性較大，此時電機處于發電狀態，機械能快速回饋到直流母線上，使直流母線電壓迅速上升，從而危及變頻器的安全，因此必須將其

迅速消耗掉，保持直流母線電壓在安全范圍內。例：離心機、電梯、起重機、拉絲機、港口機械等場合。

技術規格：

1.制動起始電壓（V）：DC380V（±5V）  DC630/660/690/730/760V（±10V）5檔可

2.最大回滯誤差：約16V

3.同步信號：推薦不超過3臺并機

4.直流母線電壓：DC460－800V

5.散熱器過熱保護：溫度開關+85℃

6.風機工作溫度：模塊溫度超過45℃時風機開始工作

7.環境溫度：－10℃～40℃（無冰凍）

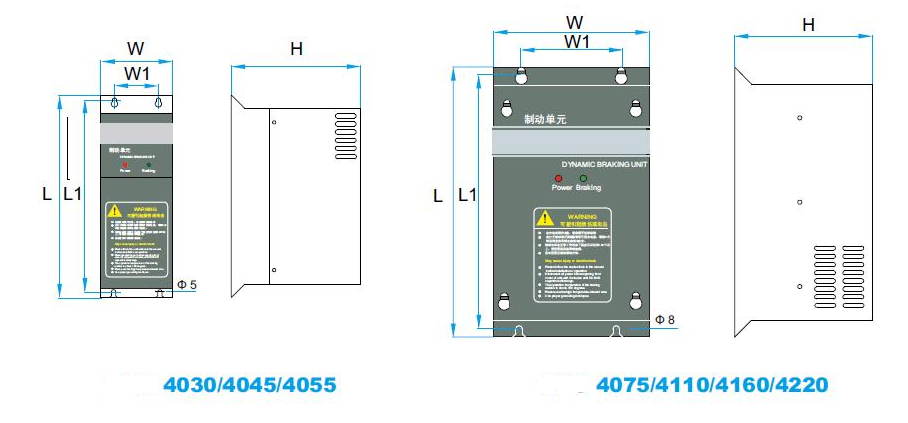

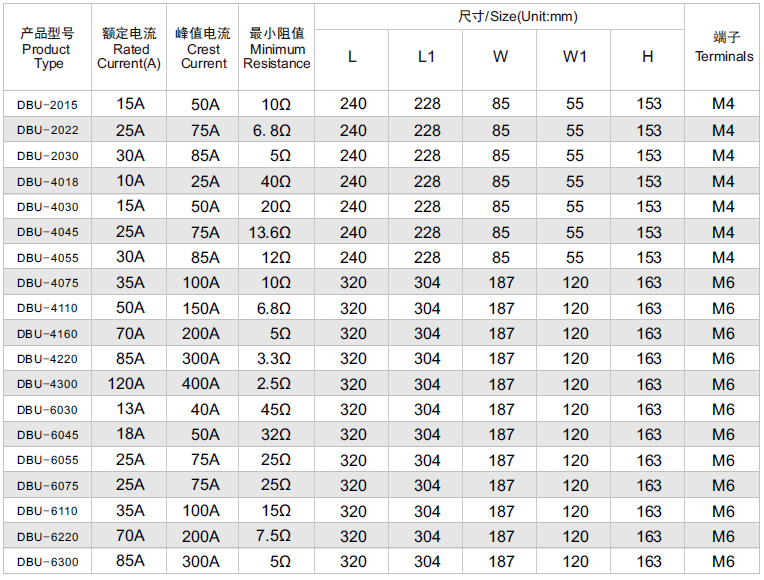

制動單元尺寸圖:

周期性制動負載的選型
對于周期性制動的負載類型， 可以按照以下的方法來近似選擇合適的制動單元類型： 首先要確定制動頻率Kc， 即再生過程占整個的制動周期的時間比例。當制動
頻率無法準確的確定時，可以按不同的負載類型近似選取如下：
電梯/油田磕頭機 Kc=10-15% / Kc=10-20%
開卷和卷取/離心機 Kc=50-60% / Kc=5-20%
下放高度超過1 0 0米的吊車 Kc=20-40%
偶然制動的負載/其他 Kc=5% / Kc=10%
然后確定系統最大制動電流lmax和平均制動電流lav。
最大電流應為在保證系統能正常工作、負載獲得足夠制動轉矩時流過制動單元的
制動電流。當制動電阻已經正確的選定后，該電流可以下列公式計算得出：
Imax＝制動單元動作電壓( V) /制動電阻(Ω)
平均制動電流Lav則可由下式近似計算得出：Lav＝Kc*Imax
得出Lav和Imax后，只要保證所選取制動單元的額定電流和峰值電流均不小于所計
算出的lav和lmax即可。

在不清楚如何選型情況下,請與廠家聯系
