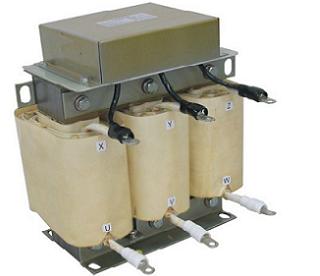

正弦波濾波器

產品概述

 在PWM變頻器驅動下，其開關頻率范圍在2－8KHz之間仍提供正弦波輸出電壓。在變頻器驅動應用中，可以有效的抑制高頻損耗及dv/dt射頻干擾，改善電機的性能和壽命，使電機和變頻器的線纜延長至500米，最長可達3千米。

產品應用

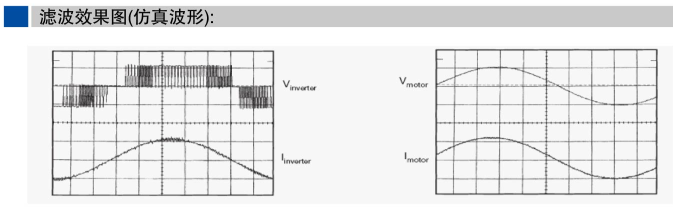

1.將變頻器輸出的PWM波轉換成正弦波

2.降低電機的渦流損耗以及電機噪聲

3可在變頻器與電機間使用更長的電纜聯線

4.減少輸出電纜上和電機中的脈沖電流，延長電機壽命

5.減小對外的輻射，在一定場合可以使用非屏蔽電纜，降低對現場布線的要

6.有效防止高dv/dt、過電壓、電機過熱和渦流損耗造成的電機提前損壞

技術規格

 1.        額定工作電壓：220VAC－1140VAC 50/60HZ

2.        額定工作電流：5A－1600A

3.        抗電強度：鐵芯－繞組3000VAC/50HZ/5mA/10S無飛弧擊穿（工廠測試）

4.        絕緣電阻：鐵芯－繞組1000VDC絕緣阻值≥100MΩ

5.        電抗器噪音：≤65dB（與電抗器水平距離點1米測試）

6.        防護等級：IP00－IP22

7.        絕緣等級：F級、H級

8.        最大電流：1.5*額定電流，持續60S

9.        壓降：8%－12%

10.     電壓諧波畸變失真THD≤5%  空載電流≤8%

11.     溫升：≤80K

12.     使用環境條件：－10～+45℃額定值不會降低，最可達+55℃。在45℃以上，每升高1℃，額定電流降低2%

海拔高度不超過2000米      運行環境溫度－25℃～+45℃，相對濕度不超過90%

周圍無有害氣體，無易燃易爆物品；應有良好的通風條件

13.     執行標準：

IEC289：1987電抗器

GB10229－88電抗器（eqv IEC289：1987）

JB9644－1999半導體電氣傳動用電抗器

正弦波濾波器尺寸
